脹緊套型號： Z17A Z17B(點擊其它型號）

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z17B型、內徑d=100mm、外徑D=145mm

Z17B-100×145

2).型號不清楚需提供：內徑、外徑、高度

脹緊套產品規格型號表：

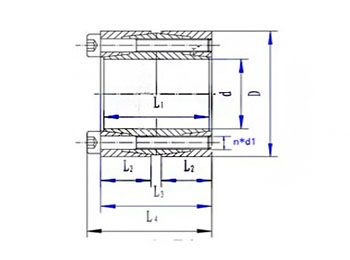

脹緊套基本尺寸（mm） Dimensions							額定負荷		內六角螺釘			脹套與軸結合面上的壓力 pt N/mm²	脹套與輪載結合面上的壓力 pt N/mm²	重量 kg
型號	d	D	L1	L2	L3	L4	轉矩Mt kN	軸向力Ft kN．m	d1	n	MA N．m
型號	d	D	L1	L2	L3	L4	轉矩Mt kN	軸向力Ft kN．m	d1	n	MA N．m
Z17B-100X145	100	145	66	28	76	86	10.3	206	M10	8	83	83	67	4.5
Z17B-110X155	110	155	66	28	76	86	12.7	232	M10	9	83	85	71	4.9
Z17B-120X165	120	165	66	28	76	86	15.5	258	M10	10	83	86	74	5.3
Z17B-130X180	130	180	76	33	86	96	20.1	310	M10	12	83	83	69	7.3
Z17B-140X190	140	190	76	33	86	96	21.6	310	M10	12	83	77	65	7.8
Z17B-150X200	150	200	76	33	86	96	27	361	M10	14	83	84	73	8.2
Z17B-160X210	160	210	76	33	86	96	31	387	M10	15	83	84	74	8.7
Z17B-170X225	170	225	86	38	98	110	38.3	451	M12	12	145	82	70	11.6
Z17B-180X235	180	235	86	38	98	110	47.3	526	M12	14	145	90	78	12.2
Z17B-190X250	190	250	102	46	114	126	57	601	M12	16	145	82	69	16.7
Z17B-200X260	200	260	102	46	114	126	67.6	676	M12	18	145	88	75	17.4
Z17B-220X285	220	285	110	50	122	136	90.7	825	M14	16	230	90	77	22.3
Z17B-240X305	240	305	110	50	122	136	99	825	M14	16	230	83	72	24.1
Z17B-260X325	260	325	110	50	122	136	120.6	928	M14	18	230	86	76	25.8
Z17B-280X355	280	355	130	60	146	162	180.5	1289	M16	18	355	94	80	38.2
Z17B-300X375	300	375	130	60	146	162	215	1433	M16	20	355	97	84	40.6
Z17B-320X405	320	405	154	72	170	188	276	1724	M18	20	485	93	78	58.6
Z17B-340X425	340	425	154	72	170	188	293	1724	M18	20	485	87	75	61.8
Z17B-360X455	360	455	178	84	198	216	372	2069	M18	24	485	86	72	85
Z17B-380X475	380	475	178	84	198	216	393	2069	M18	24	485	81	69	89.2
Z17B-400X495	400	495	178	84	198	216	414	2069	M18	24	485	77	66	93.4
Z17B-420X515	420	515	178	84	198	216	507	2413	M18	28	485	86	74	97.5
Z17B-440X545	440	545	202	96	226	246	517	2348	M20	24	690	70	59	128.9
Z17B-460X565	460	565	202	96	226	246	540	2348	M20	24	690	67	57	134.1
Z17B-480X585	480	585	202	96	226	246	564	2348	M22	24	690	64	55	139.3
Z17B-500X605	500	605	202	96	226	246	685	2740	M22	28	690	72	63	144.5
Z17B-520X630	520	630	202	96	226	246	712	2740	M22	28	690	69	60	157.6
Z17B-540X650	540	650	202	96	226	246	740	2740	M22	28	690	67	58	163.1
Z17B-560X670	560	670	202	96	226	246	822	2935	M20	30	690	69	60	168.6
Z17B-580X690	580	690	202	96	226	246	851	2935	M20	30	690	66	59	174
Z17B-600X710	600	710	202	96	226	246	880	2935	M20	30	690	64	57	179.5
注：Z17B型脹緊聯結套螺釘的機械性能等級為12.9級。
注：Z17B型脹緊聯結套螺釘的機械性能等級為12.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
